公司熱線： 4000-333-009
非瀝青基高分子防水卷材

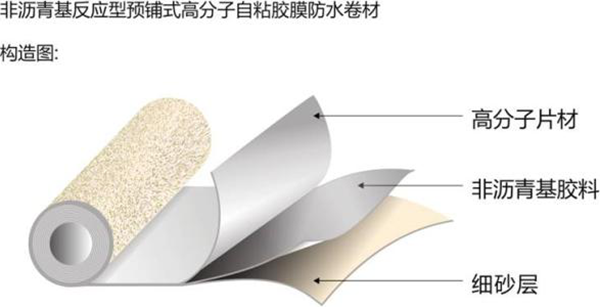

非瀝青基高分子自粘膠膜防水卷材是以改性高密度聚乙烯為基材，與非瀝青基高分子自粘膠層熱復合而成，隔離層采用特殊性能的砂?；蚰屠匣垡蚁┕栌湍ぶ瞥傻男滦透叻肿臃浪聿?。產品符合GB/T23457-2009《預鋪、濕鋪防水卷材》中預鋪P類的要求。
產品特點
1、反相粘接與結構層，不受墊層沉降破壞，形成防水層與混凝土結構的無間隙結構，杜絕竄水現象;
2、單層使用即滿足地下防水工程一級防水設防要求，無需做保護層，綜合成本可降低30%;
3、使用改性原料為基材，材料重量輕，柔軟，運輸及施工方便;
4、具有較強的化學穩定性，耐侵蝕性能佳，耐釘刺和撕裂強度高;
5、自粘壓敏膠層，自愈性強，永不固化;
6、配套材料齊全，施工快捷簡便。
使用范圍
主要用于屋面、地下室、人防、水庫、橋梁、公路、種植屋面、綜合管廊、地鐵隧道、涵洞等防水工程。
產品規格
|
卷材厚度（mm） |
寬度（m） |
卷材長度（m/卷） |
|
1.2、1.5、1.7 |
1.0、2.0 |
15、20 |
產品性能指標
|
項 目 |
指標P類 |
|
|
拉伸性能 |
拉力/(N/50mm) ≥ |
500 |
|
膜斷裂伸長率，% ≥ |
400 |
|
|
釘桿撕裂強度/N ≥ |
400 |
|
|
沖擊性能 |
直徑（10±0.1）mm，無滲漏 |
|
|
靜態荷載 |
20kg，無滲漏 |
|
|
耐熱性 |
70℃，2h無位移、流淌、滴落 |
|
|
低溫彎折性 |
-25℃，無裂紋 |
|
|
防竄水性 |
0.6MPa，不竄水 |
|
|
與后澆混凝土剝離強度/(N/mm) ≥ |
無處理 |
2.0 |
|
水泥粉污染表面 |
1.5 |
|
|
泥沙污染表面 |
1.5 |
|
|
紫外線老化 |
1.5 |
|
|
熱老化 |
1.5 |
|
|
與后澆混凝土浸水后剝離強度/(N/mm) ≥ |
1.5 |
|
|
熱老化 |
拉力保持率/% ≥ |
90 |
|
伸長率保持率/% ≥ |
80 |
|
|
低溫彎折性 |
—23℃，無裂紋 |
|
|
熱穩定性 |
外觀 |
無起皺、滑動、流淌 |
|
尺寸變化/% ≤ |
2.0 |
|
施工方法與工藝
施工工藝
基層清理—→定位彈線—→預鋪卷材—→搭接處理—→細部節點處理—→綁扎鋼筋—→澆灌混凝土
施工方法
1、卷材預鋪：將產品量好裁切，將卷材的自粘層隔離紙面朝向結構層，另一面朝向基層，預先鋪設在墊層、保護墻、地下連續墻或排樁上;
2、卷材接縫：卷材接縫采用冷自粘方式，長邊撕去預留的自粘搭接邊薄膜直接粘貼即可，短邊采用搭接膠帶，形成完整密封的防水系統。
貯存與運輸
貯存與運輸時，不同類型、規格的產品應分別堆放，不應混雜。避免日曬雨淋，注意通風。貯存溫度不應高于45℃，平放貯存堆放高度不超過5層，立放單層堆放，禁止與酸、堿、油類及有機溶劑等接觸;
運輸時防止傾斜或橫壓，必要時加蓋苫布。
